张紧装置（ZJ152-12） – 苏州尼隆机电科技有限公司_限速器_张紧装置

张紧装置系列

ZJ152-12
张紧装置（摆臂式）

产品规格

Category
主要参数

ZJ152-12
张紧装置（摆臂式）

Rope Diameter
钢丝绳直径

⌀8mm、⌀6mm

Weight Material
配重块材质

Cast iron，Mineral powder
铸铁、矿粉

Tension Force
张紧力

>300N

Sheave Diameter
节圆直径

⌀240、⌀200mm

G Table
G表

G01

G02

Sheave Diameter
绳轮节径D

⌀200mm

Φ240mm

Rope Diameter
钢丝绳直径

⌀6mm

⌀8、⌀6mm

L Table
L表

L11

L13

Type Of Guide Rail
适用导轨类型

T75、T78、T89、T90

T114、T127

A Adjustable Range
A调节范围

250-460mm

280-430mm

12.5mm

>300N

18mm

L Adjustable Range
L调节范围

6-100mm

6-100mm

L Table
L表

L01

L02

L03

L04

Weight Of BlancingWeight
配重块重量

15kg

25kg

15kg

25kg

Material Of Blancing Weight
配重块材质

Cast Iron
铸铁

Cast Iron
铸铁

Mineral Powder
矿粉

Mineral Powder
矿粉

Travel Height
提升高度

H≤50m

H≤50m

H≤50m

H≤50m

B1

86mm

126mm

106mm

146mm

B2

40mm

60mm

65mm

100mm

B3

40mm

65mm

65mm

65mm

B4

300mm

100mm

320mm

320mm

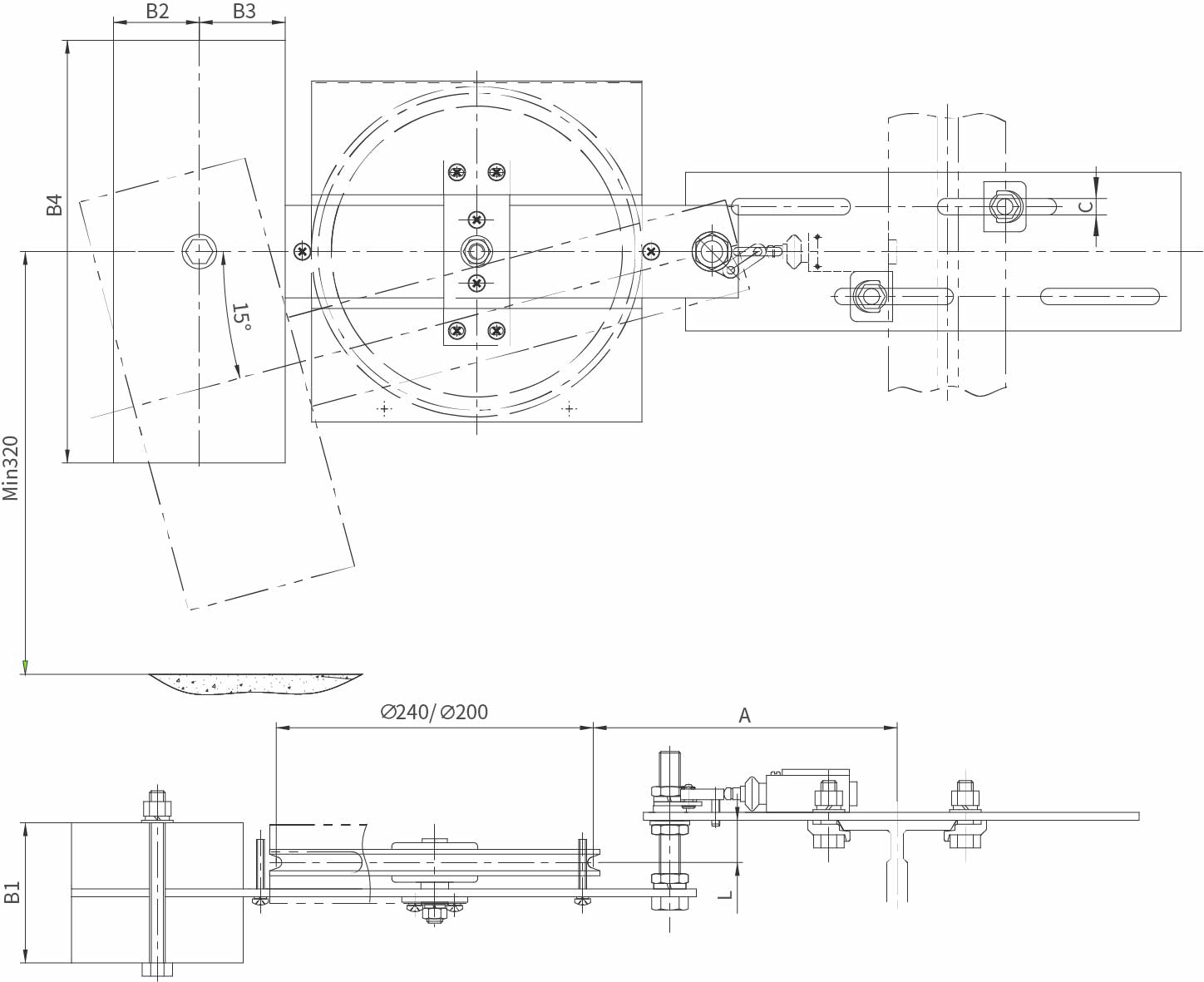

外形尺寸图
